50 টিপিডি প্রকৃতি গ্যাসের চুন গাছ উদ্ভিদ কুইলাইম শ্যাফ্ট উল্লম্ব কিল গাছ
পরিচিতি:
চুন উল্লম্ব শ্যাফট ভাটার বিভিন্ন রূপ রয়েছে, ক্রমাগত অপারেশন সহ উল্লম্ব ভাঁটা বেশিরভাগই গৃহীত হয়। এর উত্তাপ জ্বালানীর মধ্যে কয়লা, প্রকৃতি গ্যাস এবং কয়লা গ্যাস অন্তর্ভুক্ত। শক্ত জ্বালানী চুনাপাথরের সাথে একসাথে যুক্ত করা যেতে পারে, এটি ভাটারের বাইরেও গ্যাসে পোড়ানো যায় এবং পরে এটিতে প্রবর্তন করা যায়। পূর্ববর্তীটিকে মিক্সিং শ্যাফট ভাটা বলা হয়, পরবর্তীটিকে গ্যাস ভাটা বলা হয়। মিশ্রণ খাদ ভাটা বড় উত্পাদন ক্ষমতা, সম্পূর্ণরূপে যান্ত্রিক পদ্ধতি, ভাটা গ্যাসের উচ্চ ঘনত্ব, উচ্চ তাপ দক্ষতা, ভাল চুন মানের এবং এর সুবিধা আছে তাই এটি প্রায়শই গৃহীত হয়।

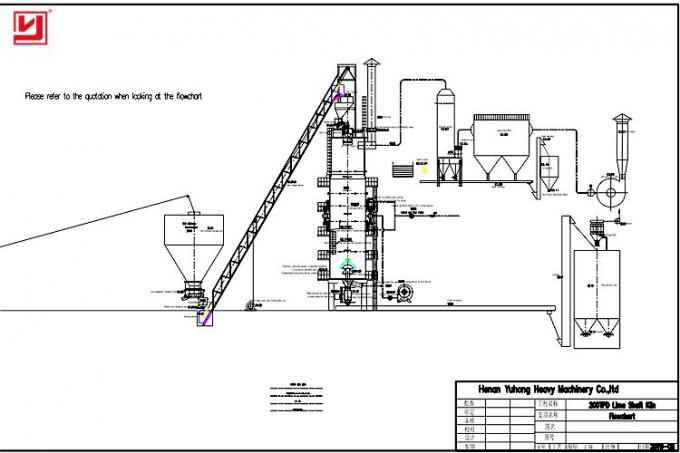

চুন ভাটা সরঞ্জামের কাঠামো নীচে দেখানো হয়েছে। ভাটার শেলটি সাধারণ ইট বা ইস্পাত প্লেট দ্বারা গঠিত হয়, এর অভ্যন্তরটি অবাধ্য ইট নিয়ে গঠিত হয়, তাপ নিরোধক উপাদান (উদাহরণস্বরূপ, অ্যাসবেস্টস স্ল্যাগ, ফোম ডায়াটোমাইট ইত্যাদি) দুটি তাপের ক্ষতি হ্রাস করার জন্য দুটি স্তরের মধ্যে পূর্ণ হয়। নীচে ব্লোয়ার দ্বারা বায়ু ভাতটিতে ফুঁকছে।
কাজ নীতি:
ভালভাবে মিশ্রিত হওয়ার পরে, চুনাপাথর এবং কোকের ব্লকগুলি উপরের ভাটাতে রাখা হয়। তারা টপ-ডাউন আন্দোলন করে এবং তিনটি ক্ষেত্রের মধ্য দিয়ে যায়: প্রিহিটিং জোন, ক্যালকিনিং এবং কুলিং জোন। প্রিহিয়েটিং জোনটি ভাটির উপরের অংশে অবস্থিত, এটি মোট উচ্চতার 1/4 অংশ, এবং এটি চুনাপাথর জ্বালানীর প্রিহিট এবং শুকনো এবং আর্দ্রতা বাষ্পীভূত করতে ক্যালসিনিং অঞ্চল থেকে গরম ভাটা গ্যাস ব্যবহার করে। যখন তাপমাত্রা 70 ডিগ্রি ছাড়িয়ে যায়, চুল্লি বোঝা জ্বলতে শুরু করে। গরম ভাটা গ্যাস চুল্লি বোঝা প্রায় অর্ধেক তাপ বহন করে, এবং এর তাপমাত্রা 50-100 ডিগ্রি নেমে আসে, ভাটার মুকুট থেকে ছাড়ানো হয়। ভাণ্ডার মাঝখানে ক্যালকিনিং জোনটি অবস্থিত, যা ভাটার উচ্চতার 1/2 অংশ। ওভার-সিনটারিং এড়ানোর জন্য, এই অঞ্চলের তাপমাত্রা 1200 ডিগ্রির বেশি হওয়া উচিত নয়। কুলিং জোনটি ভাটিটির নীচে অবস্থিত, মোট ভাটার উচ্চতার প্রায় 1/4 অংশ, এর প্রধান ভূমিকাটি ভাতটিতে বাতাসকে উত্তপ্ত করে 30-60 ডিগ্রি গরম চুনকে শীতল করার জন্য, কেবল তাপকে পুনর্ব্যবহার করা নয় ভাটার গেটটিকে জ্বলন্ত আগুন থেকে রক্ষা করুন।
চুনের ভাটাটির স্বাভাবিক অপারেশন বজায় রাখার প্রধান প্রযুক্তিগত শর্ত হ'ল ভাটির অভ্যন্তরে স্বাভাবিক এবং স্থিতিশীল টেমেরিটেশন বিতরণ বজায় রাখা।
আমাদের সুবিধা:
উল্লম্ব ভাটাটি যুহং কর্প কর্তৃক আধুনিক নতুন প্রযুক্তির দ্বারা তৈরি করা হয়েছিল যা পরিবেশ রক্ষা, শক্তি সঞ্চয়, উচ্চতর বিপণন এবং স্বয়ংক্রিয়তা, বেশ আধুনিক চুনের ভাটা। কারণ এটি আধুনিক প্রযুক্তি গ্রহণ করে, সস্তা শক্তিকে পুরোপুরি ব্যবহার করুন, বিশেষত গ্যাসের দূষণকে পরিবেশের জন্য ক্ষতিকারক (যেমন কনভেনার গ্যাস, ব্লাস্ট ফার্নেস গ্যাস, ক্যালসিয়াম কার্বাইড ফার্নেস টেল গ্যাস) শক্তি হিসাবে বর্জ্যকে সম্পদে পরিণত করে। এইভাবে পরিবেশ রক্ষা করবে এবং স্বল্প খরচে উচ্চমানের চুন উত্পাদন করবে produce এই নতুন প্রযুক্তি উদ্যোগটি ব্যবহার করতে, অর্থনৈতিক সুবিধাগুলি উল্লেখযোগ্যভাবে বৃদ্ধি পেয়েছে।
উল্লম্ব ক্লিনের প্রযুক্তিগত পরামিতি (মিশ্রিত জ্বালানী)
| ক্যাপাসিটি (টন / ঘ) | কার্যকর ভলিউম | কার্যকর উচ্চতা | কার্যকর বিভাগ | চুনাপাথরের আকার | তাপ গ্রহণ | CaO দ্বারা | কার্যকলাপ |
| (M3) | (ড) | দিয়া। (ড) | (মিমি) | (কিলোজুল / কেজি) | (%) | (এমএল) |
| 100 | 98 | 20 | Ø2.5 | 30 ~ 60/40 ~ 80 | <4600 | > 90 | > 300 |
| 120 | 141 | 20 | Ø3.0 | 30 ~ 60/40 ~ 80 | <4600 | > 90 | > 300 |
| 150 | 202 | 21 | Ø3.5 | 30 ~ 60/40 ~ 80 | <4500 | > 90 | > 300 |
| 200 | 301 | 24 | Ø4.0 | 30 ~ 60/40 ~ 80 | <4500 | > 90 | > 300 |
| 300 | 397 | 25 | Ø4.5 | 30 ~ 60/40 ~ 80 | <4400 | > 90 | > 300 |
| 400 | 491 | 25 | Ø5.0 | 30 ~ 60/40 ~ 80 | <4200 | > 90 | > 300 |
| 500 | 735 | 26 | Ø6.0 | 30 ~ 60/40 ~ 80 | <4200 | > 90 | > 300 |
| মন্তব্যসমূহ: উপরের সমস্ত ডেটা কেবলমাত্র রেফারেন্সের জন্য। |
| | | | | | | | |
| উল্লম্ব চুন ভাত প্রযুক্তিগত পরামিতি (জ্বালানী: গ্যাস) |
| ক্যাপাসিটি (টন / ঘ) | কার্যকর ভলিউম | কার্যকর উচ্চতা | কার্যকর বিভাগ | চুনাপাথরের আকার | তাপ গ্রহণ | CaO দ্বারা | কার্যকলাপ |
| (M3) | (ড) | দিয়া। বা এল × ডাব্লু (এম) | (মিমি) | (কিলোজুল / কেজি) | (%) | (এমএল) |
| 50 | 70 | 20 | Ø2.0 | 30 ~ 60/40 ~ 80 | <4600 | > 90 | > 300 |
| 70 | 80 | 20 | Ø2.5 | 30 ~ 60/40 ~ 80 | <4600 | > 90 | > 300 |
| 80 | 100 | 20 | Ø2.5 | 30 ~ 60/40 ~ 80 | <4500 | > 90 | > 300 |
| 100 | 120 | 20 | Ø2.7 | 30 ~ 60/40 ~ 80 | <4500 | > 90 | > 300 |
| 120 | 140 | 20 | Ø3.0 | 30 ~ 60/40 ~ 80 | <4400 | > 90 | > 300 |
| 130 | 150 | 21 | Ø3.0 | 30 ~ 60/40 ~ 80 | <4200 | > 90 | > 300 |
| 150 | 200 | 20 | 2.5 × 4.5 | 30 ~ 60/40 ~ 80 | <4200 | > 90 | > 300 |
| মন্তব্যসমূহ: উপরের তথ্যগুলি কেবলমাত্র রেফারেন্সের জন্য, এবং উল্লম্ব কিলেনের জন্য উপযুক্ত যা কম তাপের জ্বালানী ব্যবহার করে। উল্লম্ব কিলের ব্যবহারের সহগ যা উচ্চ তাপের জ্বালানী ব্যবহার করে তা বেশি। |
বৈশিষ্ট্য:
1. গণনার শক্তি সঞ্চয় পদ্ধতি ব্যবহার করে way
২. ধুলো অপসারণ সিস্টেম ফ্লু গ্যাস এবং ধূলিকণাকে চালাক সংঘর্ষের ফ্লু গ্যাস নির্গমনকে মান পূরণ করে;
৩. বৈজ্ঞানিক প্রক্রিয়া বর্জ্য তাপ সবচেয়ে কার্যকরভাবে ব্যবহার করা যেতে পারে।
4. বিতরণ সরঞ্জামের অনন্য কাঠামো এবং অভিন্ন বিতরণ পরিমাণ রয়েছে।
5. অভিন্ন বায়ু সরবরাহ ভাল চুল্লি অবস্থা বজায় রাখে।
6. উচ্চ অটোমেশন স্তর।
